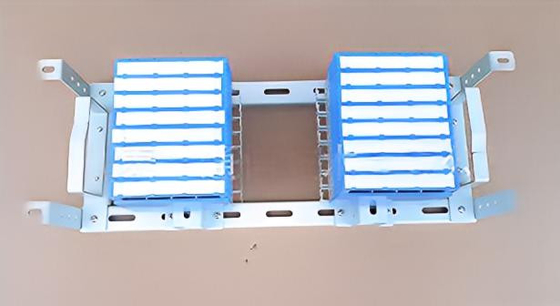

MPX286-16 120 ωμ 16 τοίχος μονάδων συστημάτων τοποθετεί το ψηφιακό μπλε και άσπρο χρώμα πλαισίων διανομής

120 Ωμ 16 Μονάδα Συστήματος Τείχος Φόρτιση Ψηφιακό Πλαίσιο Διανομής Μπλε και Λευκό Χρώμα

Βασικές προδιαγραφές/ειδικά χαρακτηριστικά/τεχνικά δεδομένα:

AS-DDF-MK16 unit is used for the distribution and transfer of digital signals between digital re-use equipments and digital distribution frame is used for the distribution and transfer of digital signals between digital re-use equipments and programme controlled switching systems, καθώς και μεταξύ των εξοπλισμών ψηφιακής επαναχρησιμοποίησης.

1, με ανοιχτή δομή, η επιφάνεια του πλαισίου ψεκάζεται με επωξικό πλαστικό με στατικό ηλεκτρισμό, με ισχυρή προσκόλληση, έχει ωραίο σχήμα και ήπιο χρώμα.Δείχνει ωραίο σε σχήμα και καθαρό σε καλωδίωση Μεγάλη χωρητικότητα, εύκολη εγκατάσταση, ευέλικτη διάταξη και διαρθρωμένη κατασκευή.

2, Ταχύτητα εργασίας: 2Mb/s

3, Αντίσταση απόδοσης: 120Ω (ισορροπία)

4Η ενδιάμεση αντίσταση μεταξύ των τερματιστών των καλαμιών δεν υπερβαίνει τα 7m ohm μεταξύ των ενδιάμεσων καλαμιών υπό τις συνήθεις συνθήκες εξέτασης.

5, Αναλογία διασύνδεσης: ≥60dB ((50kHz~3.1MHz)

6, απώλεια μόνωσης: ≤ 0,4 dB ((50kHz~3,1MHz) ·

7, απώλεια οπισθοκυμάτων: ≥18dB ((50kHz~3.1MHz) ·

8, Ενδιάμεση αντίσταση: (AC)/1min χωρίς τρύπηση ή τόξο.

α. ≥ 500V (στην τυπική κατάσταση εξέτασης) ·

β. ≥ 500V ((Μετά από υψηλή-χαμηλή θερμοκρασία );

γ. ≥ 250V (μετά από υγρή ενέργεια),

9, Αντίσταση μόνωσης μεταξύ εδάφους προστασίας υψηλής τάσης και πλαισίου: (500V(DC)

α. ≥1×103 MΩ (στην τυπική κατάσταση εξέτασης) ·

β. ≥1×102 MΩ(Μετά από υψηλή-χαμηλή θερμοκρασία );

γ. ≥1×20 MΩ(Μετά την υγρασία) ·

10Δύναμη απόσυρσης:

α. ≥ 24 ημέρες.0.4)

β. ≥ 38 δ.0.5)

c. ≥ 52 (ημερών).0.6)

d. ≥ 96 (ημερών).0.8)

11, Ζωή: 200 φορές

Υπόθεση περιβάλλοντος: -5-40 βαθμούς Κελσίου ·Συγγενική υγρασία <85% (+30 βαθμοί Κελσίου) ·Ατμοσφαιρική πίεση:70-106Kpa

* Υλικό: ανοξείδωτο χάλυβα και χαλκός, χρυσοπλαστική χαλκού πάνω από νικέλιο

* Οι επιδόσεις των αντιφωτιάσεων: PBT (UL94V-0) ή αντιφωτιάσεις ABS (UL94V-0), καύσιμη επιτεύχθηκε GB / T 5169.7-1985 πρότυπο.

* Χαρακτηριστικά κατασκευής: υιοθετούν μοντελοποιημένο σχεδιασμό, έχουν χαρακτηριστικά κομψής εμφάνισης και υψηλής αντοχής.

* Δύναμη τράβηξης: κασσίτερο, χάλκινο και ασημένιο επίστρωμα (20-40 ίντσες), δύναμη τράβηξης όχι μικρότερη από 25N,

* Ενδιάμεση αντίσταση μεταξύ των τερματιστών καλαμιού: όχι μεγαλύτερη από 7m ohm μεταξύ των ενδιάμεσων καλαμιών υπό τις συνήθεις συνθήκες εξέτασης.

* Ενδιάμεση αντίσταση: όχι μεγαλύτερη από 3m ohm υπό τυπικές συνθήκες εξέτασης.

* Αντίσταση απόδοσης:120Ω (ισορροπία)

* Ταχύτητα εργασίας: 2Mb/s

* Αντίσταση μόνωσης: 1000MΩ/500V (DC)

* Αντίσταση στην τάση: χωρίς διακοπή ή τόξο για 1 λεπτό κάτω από 1KV ((DC)

* Αναλογία διασύνδεσης:≥60dB ((50KHz-210MHz)

* Απώλεια από το πλέγμα: ≤ 0,4 dB (50KHz-210MHz)

* Απώλεια πίσω κύματος:≥18dB (50KHz-210MHz)
