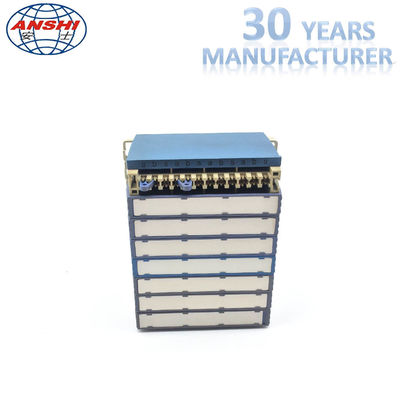

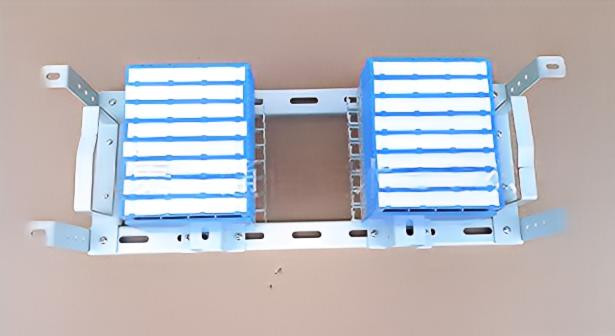

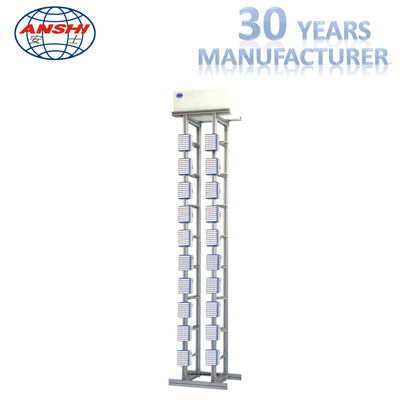

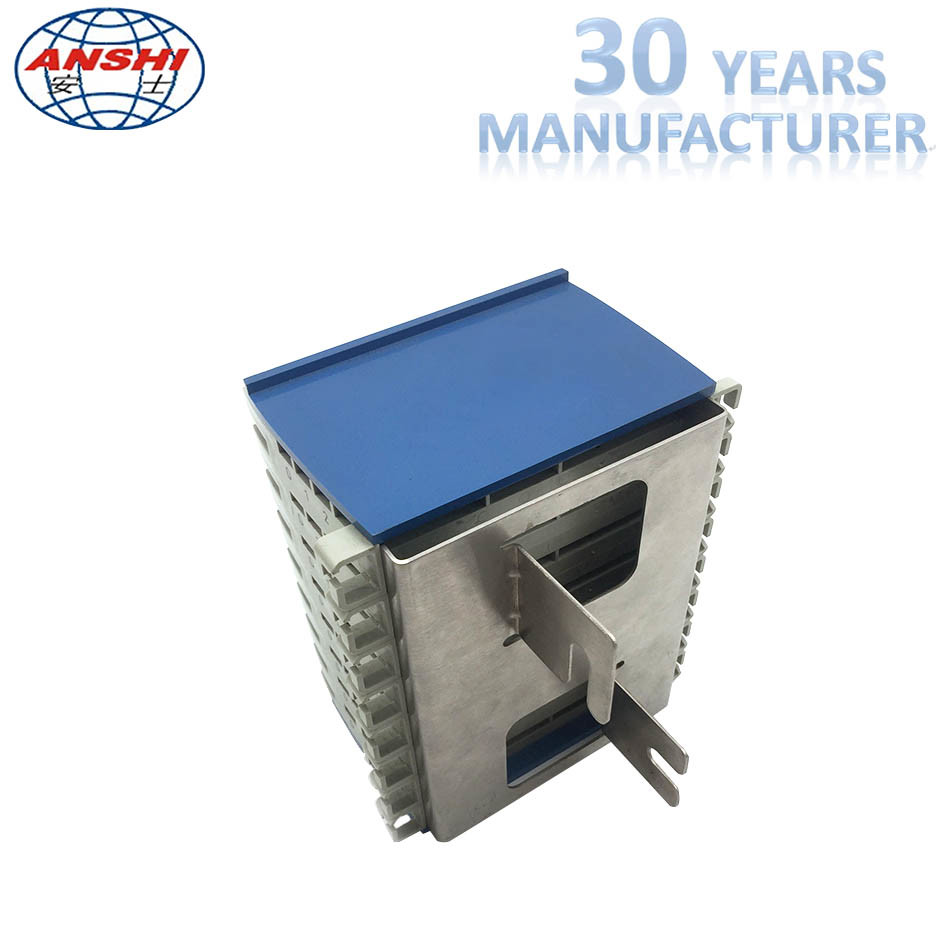

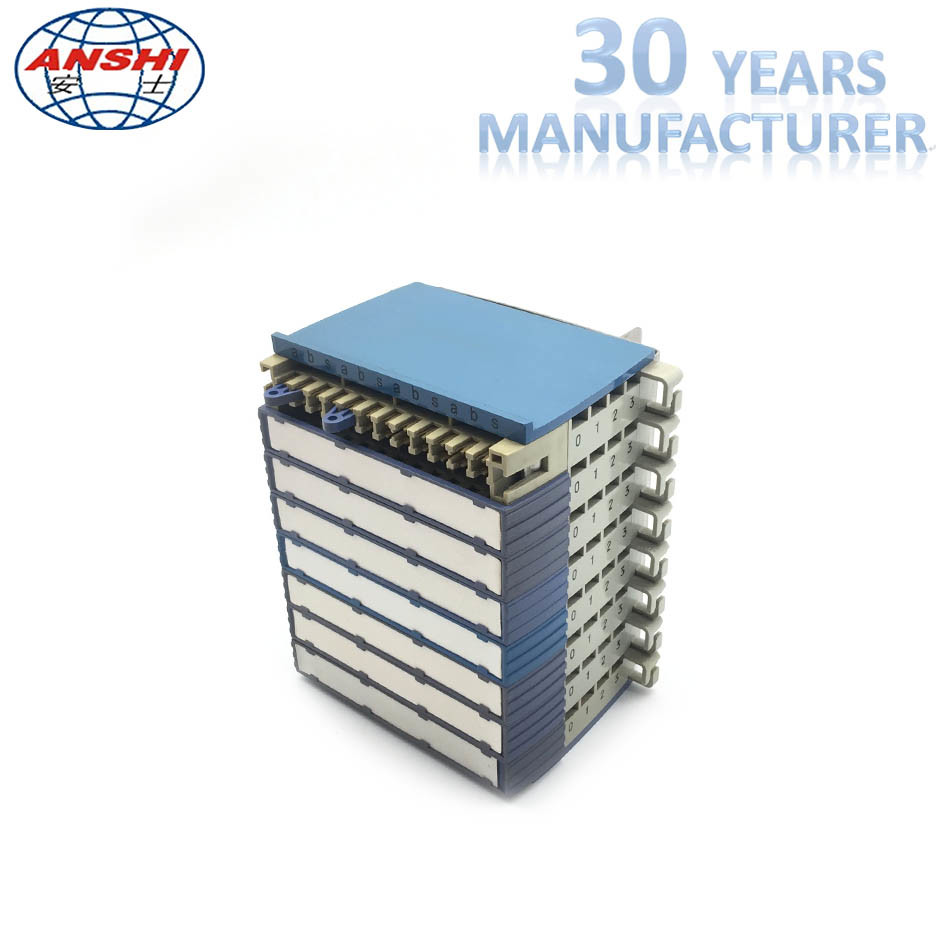

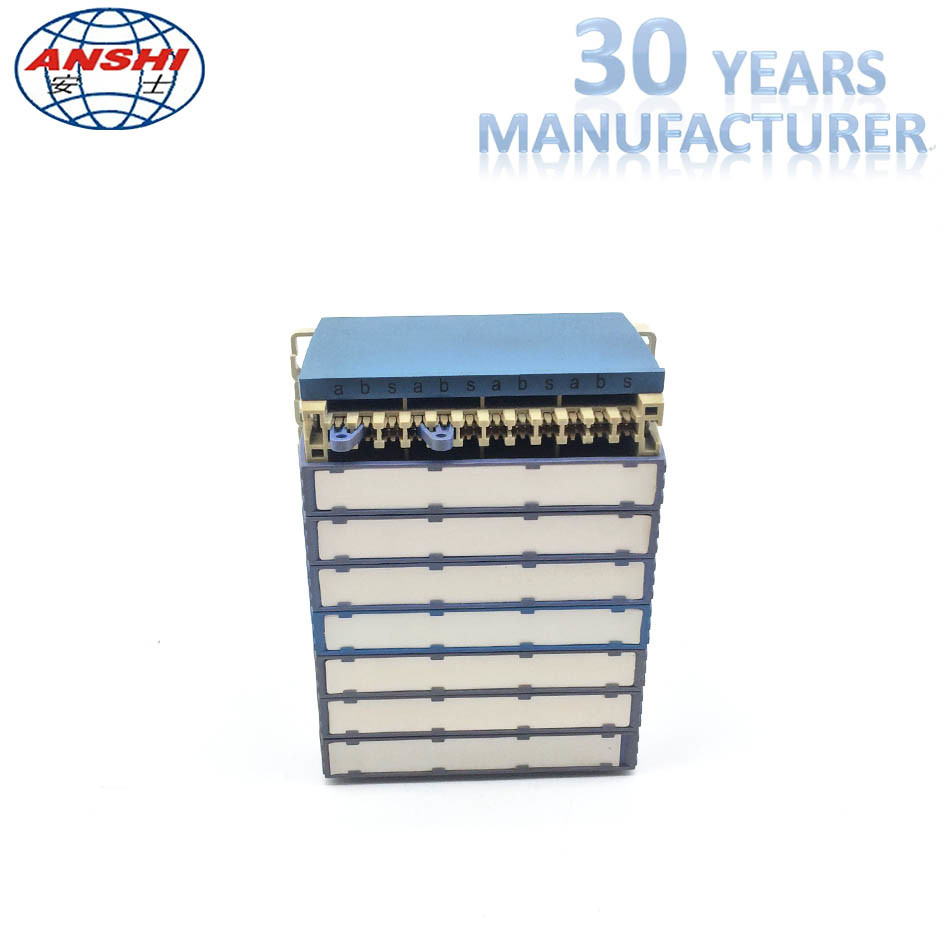

Ψηφιακό πλαίσιο διανομής DDF

MPX 112 320 συστήματα 640 συστήματα Ψηφιακός Πίνακας Διανομής 120 ohm

Βασικές Προδιαγραφές/Ειδικά Χαρακτηριστικά/Τεχνικά δεδομένα:

Η μονάδα AS-DDF-MK16 χρησιμοποιείται για τη διανομή και μεταφορά ψηφιακών σημάτων μεταξύ ψηφιακού εξοπλισμού επαναχρησιμοποίησης και ο ψηφιακός πίνακας διανομής χρησιμοποιείται για τη διανομή και μεταφορά ψηφιακών σημάτων μεταξύ ψηφιακού εξοπλισμού επαναχρησιμοποίησης και συστημάτων ελεγχόμενης εναλλαγής προγράμματος, καθώς και μεταξύ ψηφιακού εξοπλισμού επαναχρησιμοποίησης.

1, Με ανοιχτή δομή, η επιφάνεια του πλαισίου ψεκάζεται με εποξειδικά πλαστικά με στατικό ηλεκτρισμό, με ισχυρή πρόσφυση, έχει ωραίο σχήμα και ήπιο χρώμα. Ο χώρος διανομής είναι ευρύχωρος, έχει ωραίο σχήμα και τακτοποιημένη καλωδίωση, Μεγάλη χωρητικότητα, βολική εγκατάσταση, ευέλικτη διάθεση και δομημένη κατασκευή.

2, Ρυθμός εργασίας: 2Mb/s

3, Απόδοση σύνθετης αντίστασης: 120Ω(ισορροπημένη)

4, Ενδιάμεση αντίσταση μεταξύ των τερματικών καλαμιών: όχι περισσότερο από 7m ohm μεταξύ των ενδιάμεσων καλαμιών υπό την τυπική συνθήκη εξέτασης ;

5, Λόγος διασταυρούμενης ομιλίας: ≥60dB(50kHz~3.1MHz)

6, Απώλεια μόνωσης : ≤0.4dB(50kHz~3.1MHz);

7, Απώλεια επιστροφής: ≥18dB(50kHz~3.1MHz);

8, Ενδιάμεση αντίσταση: (AC)/1min χωρίς διάτρηση ή τόξο.

α. ≥500V(υπό την τυπική συνθήκη εξέτασης);

β. ≥500V(Μετά από υψηλή-χαμηλή θερμοκρασία );

γ. ≥250V (Μετά από υγρασία);

9, Αντίσταση μόνωσης μεταξύ γείωσης προστασίας υψηλής τάσης και πλαισίου: (500V(DC)

α. ≥1×103 MΩ(υπό την τυπική συνθήκη εξέτασης);

β. ≥1×102 MΩ(Μετά από υψηλή-χαμηλή θερμοκρασία );

γ. ≥1×20 MΩ(Μετά από υγρασία);

10, Δύναμη τραβήγματος:

α. ≥24(dia.0.4)

β. ≥ 38(dia.0.5)

γ. ≥ 52(dia.0.6)

δ. ≥ 96(dia.0.8)

11, Διάρκεια ζωής: 200 φορές

συστήματα ελεγχόμενης εναλλαγής προγράμματος, καθώς και μεταξύ ψηφιακού εξοπλισμού επαναχρησιμοποίησης. Συνθήκες περιβάλλοντος: -5-40 βαθμοί Κελσίου ;Σχετική υγρασία <85% (+30 βαθμοί Κελσίου) ;Ατμοσφαιρική πίεση: 70-106Kpa

* Υλικό : ανοξείδωτο χάλυβας και χαλκός, επιχρωμίωση χαλκού πάνω από νικέλιο

* Η απόδοση κατά της καύσης: PBT (UL94V-0) ή ABS κατά της καύσης (UL94V-0), Η καύση επιτεύχθηκε στο πρότυπο GB/T 5169.7-1985 ;

* Χαρακτηριστικά κατασκευής: υιοθετήστε σχεδιασμό διαμόρφωσης, Έχοντας χαρακτηριστικά κομψής εμφάνισης και υψηλής αντοχής;

* Δύναμη τραβήγματος: κασσίτερος μπρούτζος και επιχρωμίωση ασημιού (20-40 uinch), δύναμη τραβήγματος όχι μικρότερη από 25N ,

* Ενδιάμεση αντίσταση μεταξύ των τερματικών καλαμιών: όχι περισσότερο από 7m ohm μεταξύ των ενδιάμεσων καλαμιών υπό την τυπική συνθήκη εξέτασης ;

* Ενδιάμεση αντίσταση: όχι περισσότερο από 3m ohm υπό την τυπική συνθήκη εξέτασης ;

* Απόδοση σύνθετης αντίστασης:120Ω(ισορροπημένη)

* Ρυθμός εργασίας:2Mb/s

* Αντίσταση μόνωσης:1000MΩ/500V(DC)

* Αντοχή σε τάση: χωρίς βλάβη ή τόξο για 1 λεπτό υπό 1KV(DC)

* Λόγος διασταυρούμενης ομιλίας:≥60dB(50KHz-210MHz)

* Απώλεια σύνδεσης:≤0.4dB (50KHz-210MHz)

* Απώλεια επιστροφής:≥18dB (50KHz-210MHz)
